   المواصفات الفنية لتوريد سيارة مجهزة مدمج (شفاط/نافورى)
اولا/ المواصفات الفنية للسيارة :-
  العرض الاساسى

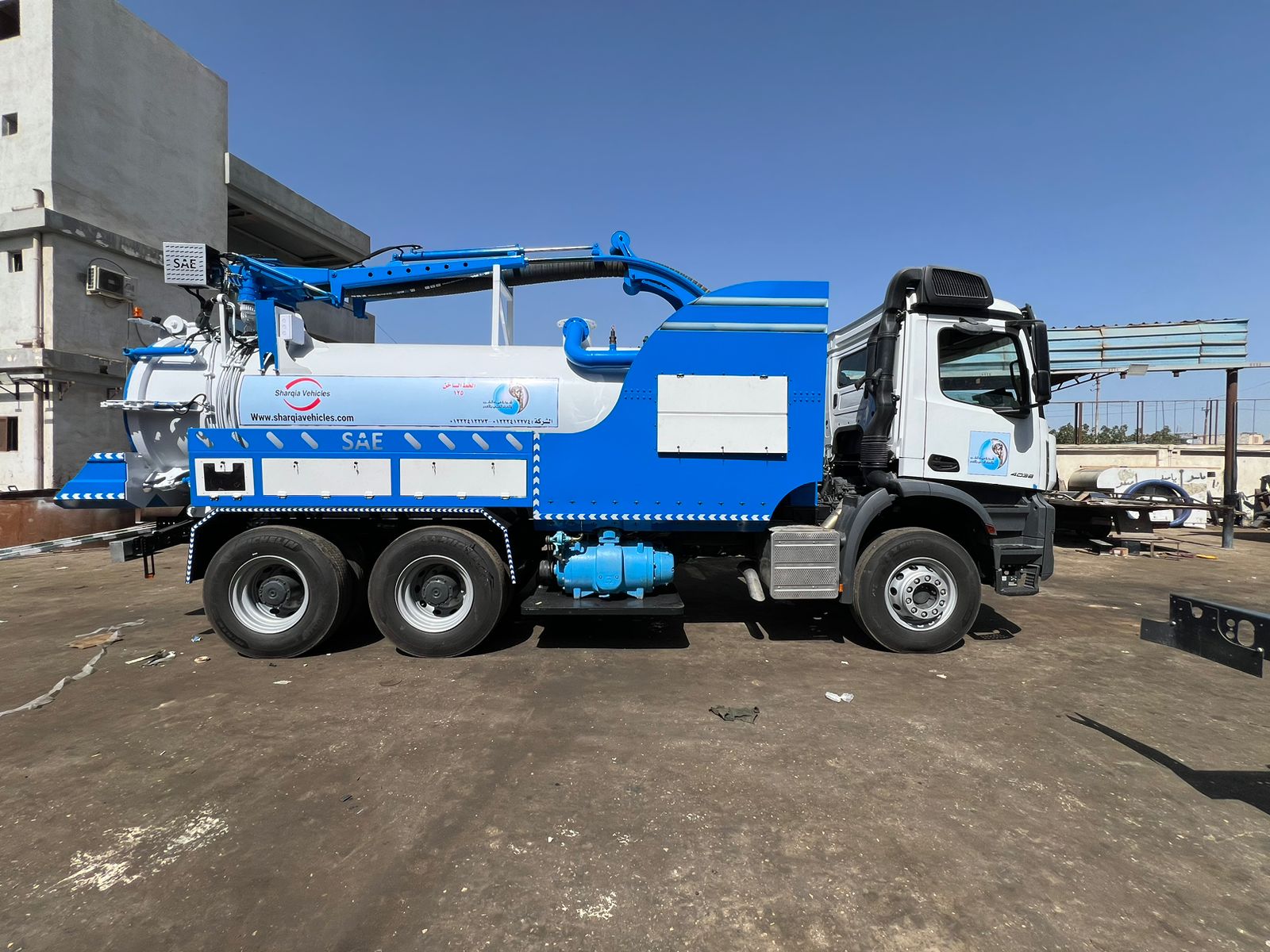

سيارة مرسيدس – بنز AROCS4036 موديل 2023

النوع : مرسيدس – بنز اروكس – نظام الجر 6*4 .
الموديل : AROCS 4036
المنشأ : السياره مستورده بالكامل من مصانع مرسيدس – بنز العالميه – المانيا

الاوزان والاحمال التقريبية :

الحموله الاجماليه التصميميه للسياره :   40000 كجم
الحموله الصافيه بدون وزن التجهيزة : 30000 كجم
والمحاور ونظام التعليق  :

المحور الامامي :

    • مرسيدس بنز
    • 9000 كجم الحموله المسموحه
    • قدره السوست الاماميه 9 طن
    • عمود اتزان

 المحور الخلفي :

    • مرسيدس بنز – المحور الخلفي مزدوج
    • 16000كجم الحموله المسموحه علي المحور الواحد
    • قدره السوست الخلفيه 18 طن
    •غالق التروس التفاضيليه للمحاور الخلفيه

   المحرك :

    • مرسيدس بنز OM460
    • محرك ديزل رباعي الاشواط – حقن مباشر
    • 6 سلندرات علي خط مستقيم
    • 4 صمامات كل اسطوانه
    • تبريد مياه
    • شاحن تربيني + مبرد هوائي
    • حقن الكتروني – يورو 111
    • وحده حقن ميكانيكيه بتحكم الكتروني

سعه المحرك  :  12816  سم 3
اقصي قدره للمحرك :  (360 حصان ) عند 1600 لفه / دقيقه .
 اقصي عزم للمحرك :  1811 نيوتن . متر عند 1117 لفه / دقيقه .
القابض :   قرص مزدوج جاف
صندوق التروس : ماركه مرسيدس ينز – 16 سرعه اماميه + 2 سرعه خلفيه
مجموعه التوجيه :   جهه اليساره
Power steering – Cruise control
الفرامل : فرامل هواء اماميه وخلفيه ضبط ذاتي مزودة بنظام مانع للانغلاق ABS ومانع للانزلاق ASR

الاطارات والجنوط : جنوط 8.5 X 24"  - اطارات 325/95 R 24

البطاريات : 2*12 فولت – 170 امبير ساعه .
الدينامو : 28 فوات / 50 امبير
سعه تنك الوقود : 390 لتر – مزودة بفلتر فاصل للمياه الاطارات والجنوط : جنوط 8.5 X 24"  - اطارات 325/95 R 24

 •الكابينه ( مرسيدس بنز )

  • كابينه مكيفه S.CAB  ذات تصميم قوي وشكل انسيابي يتيح اقل معدل استهلاك للوقود .
    • تابلوه فاخر مزود بكافه العدادات والمبينات والاجهزة للقياده باسلوب سهل
    • عجله القياده متعدده المهام .
    • امكانيه تشخيص الاعطال من تابلوة السياره باللغه العربيه
    • كابينه ذات هيكل قوي من الصلب
    • الكابينه قابله للاماله للامام بزاويه تتيح سهوله الصيانه .

 العرض المرادف

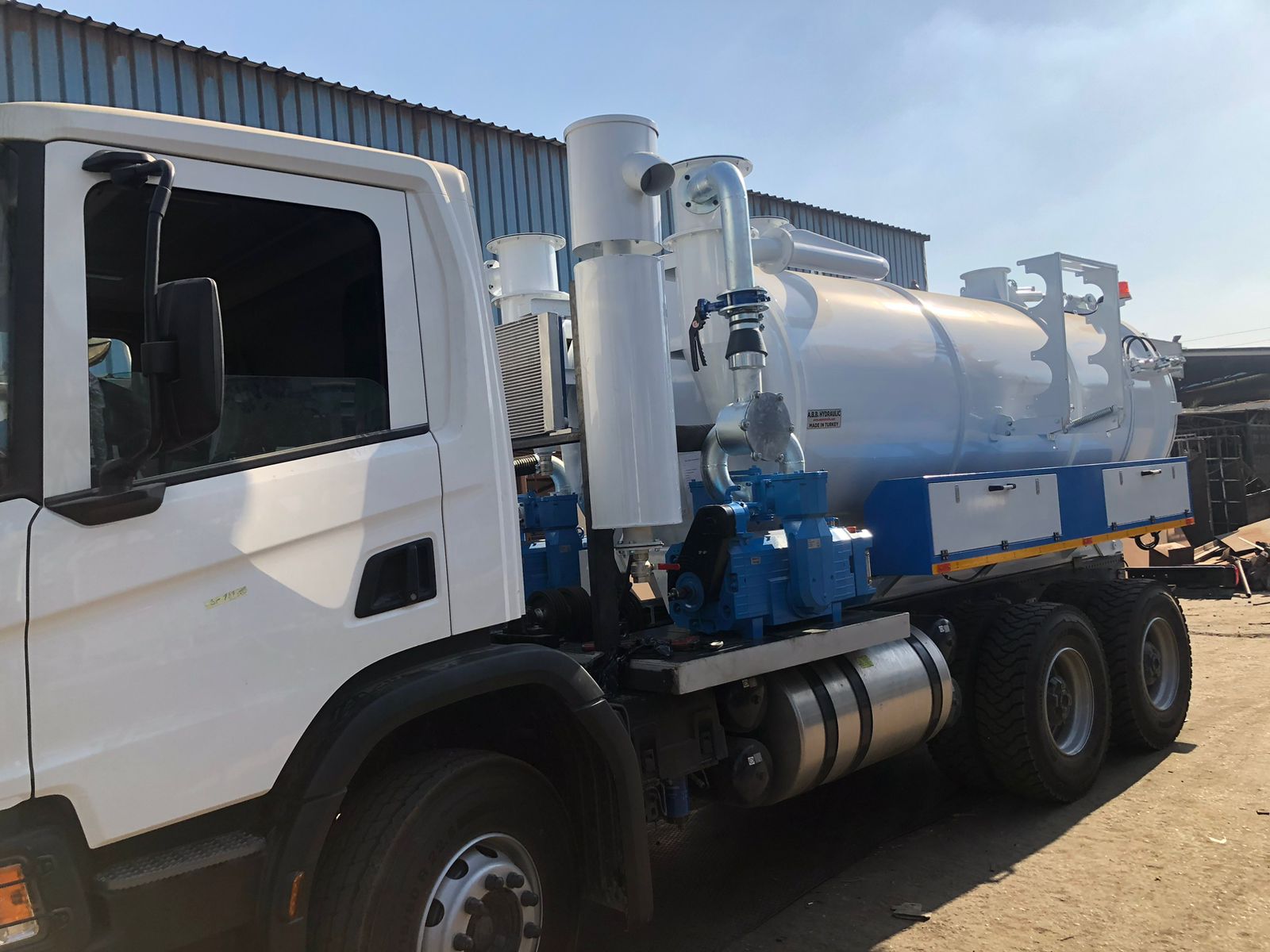

سياره P410CB6*4 SCANIA  قدره 410 حصان موديل  2023 وهي من الماركات العالميه المعروفة التي تثبت كفاءتها من الناحيه العمليه فى الاجواء الحارة والمتربة وعلى الطرق الوعرة  والسيارة بالكامل مستوردة من مصانع اسكانيا العالمية ( السويد – هولندا – فرنسا )والمتعارف عليها بالاسواق المحليه ولها قطع غيار متوفره في الاسواق المحليه ومعتدله الاسعار وليست حكرا علي جهات معينه .

المحرك :-

    ديزل – رباعى الاشواط – 6 سلندر
    • اقصى قدرة410حصان عند 1900لفه /دقيقه
    • اقصى عزم2050 نيوتن متر عند 1000 – 1350 لفه فى الدقيقه
    • السعه اللتريه :- 12700
    • الانبعاث :- يورو 3
    • الحمولات :- الحمولة الكلية 34 الحمولة على المحور الامامى  8 طن وعلى المحورين الخلفين 26 طن

صندوق التروس :-

ماركه سكانيا ويعطى 8 سرعه اماميه وعدد 1 سرعه خلفيه يعمل ميكانيكيا
الدبرياج :-  قرص مفرد جاف–يعمل بالهواء  بمؤازره هيدروليكيه
التوجيه :- من الجهه اليسرى باور استيرنج
العجل والاطارات (الجنط :  R22.5 ) ( الاطارات مقاس 315/80R22.5 مستورد  )

الفرامل :- هوائية كاملة مع مجفف هواء – دائرتين منفصلتين – نظام طنابير ومزودة بمانع انغلاق ABS
فرامل اليد :- هوائية تعمل يدويا
فرامل العادم :- فرملة تعمل يدويا من خلال ذراع فى الطارة

الدائره الكهربائيه :-

    • 24 فولت - البطاريات 12×2 فولت
    • 150 امبير
    • الدينامو 100 امبير
الكابينة :- الكابينة مفردة – تعليق الكابينة على سوست حلزونية + مساعدين – الكابينة مبطنة من اسفل بمادة مقاومة للصدأ – ترفع الكابينة بواسطة كوريك هيدروليكى – تتميز كابينة السيارة سكانيا بانها الاكثر امانا فى صناعتها وذلك لانها مصنعه من الصلب السويدى بالغ القوة والصلادة - مجهزة بجميع العدادات والمبينات اللازمة – وجود شاشة لتحديد الاعطال باللغة العربية – الارضيه مغطاه بمادة كاو تشوك قابله للرفع والغسيل – مجهزة بشاشة 5 انش بنظام لمس الشاشة وراديو وسماعات – حزام امان ثلاث نقاط

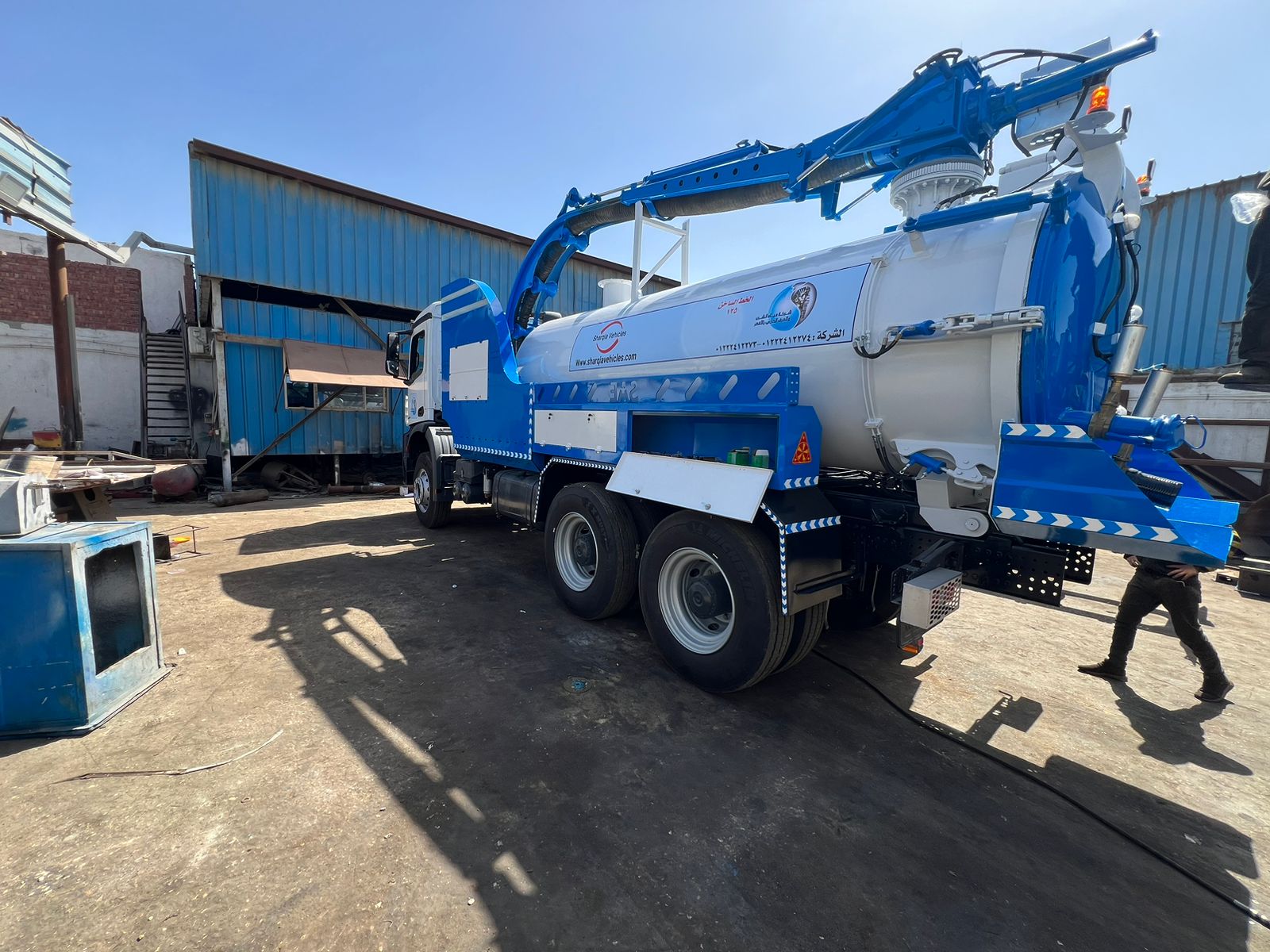

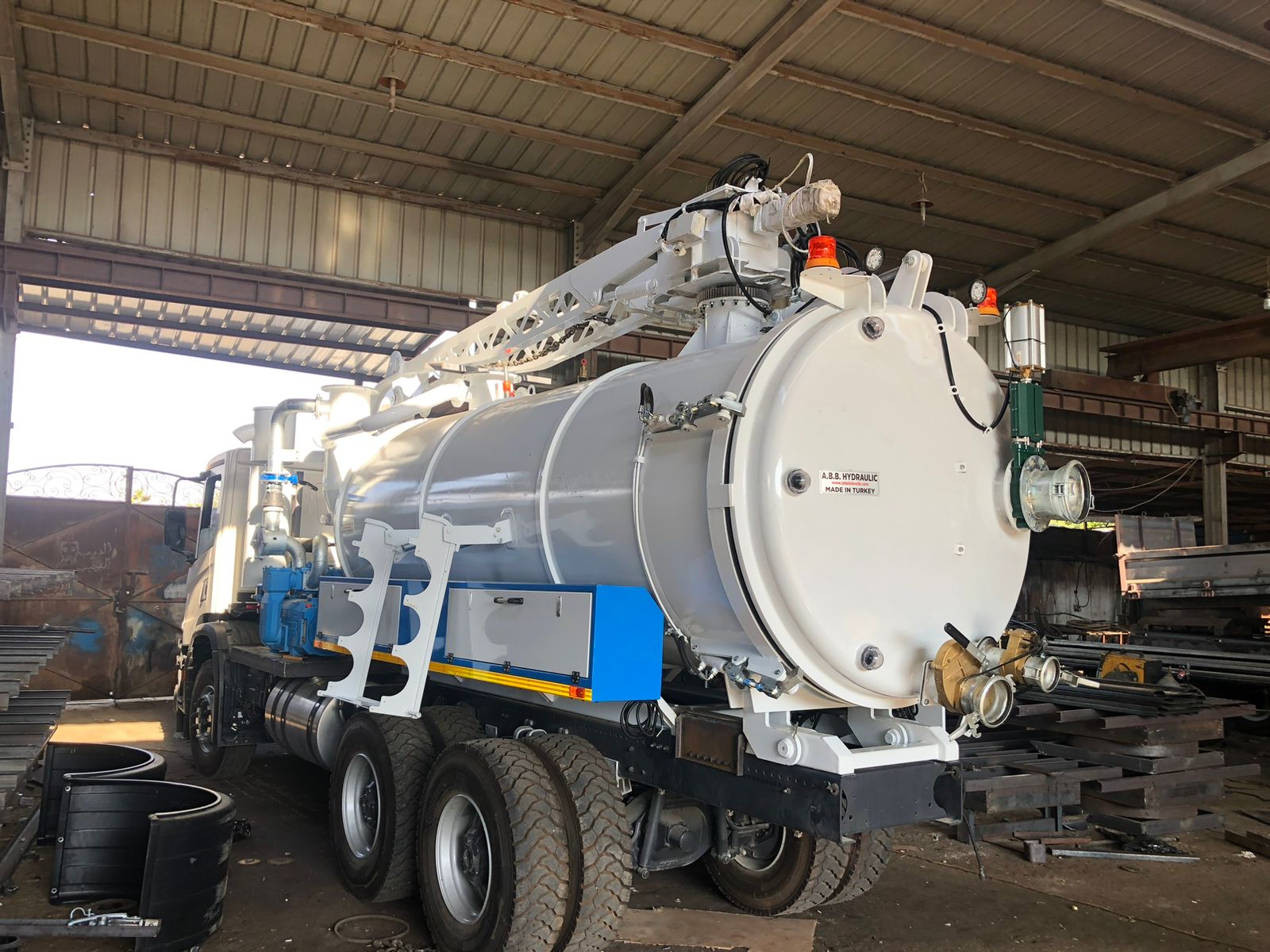

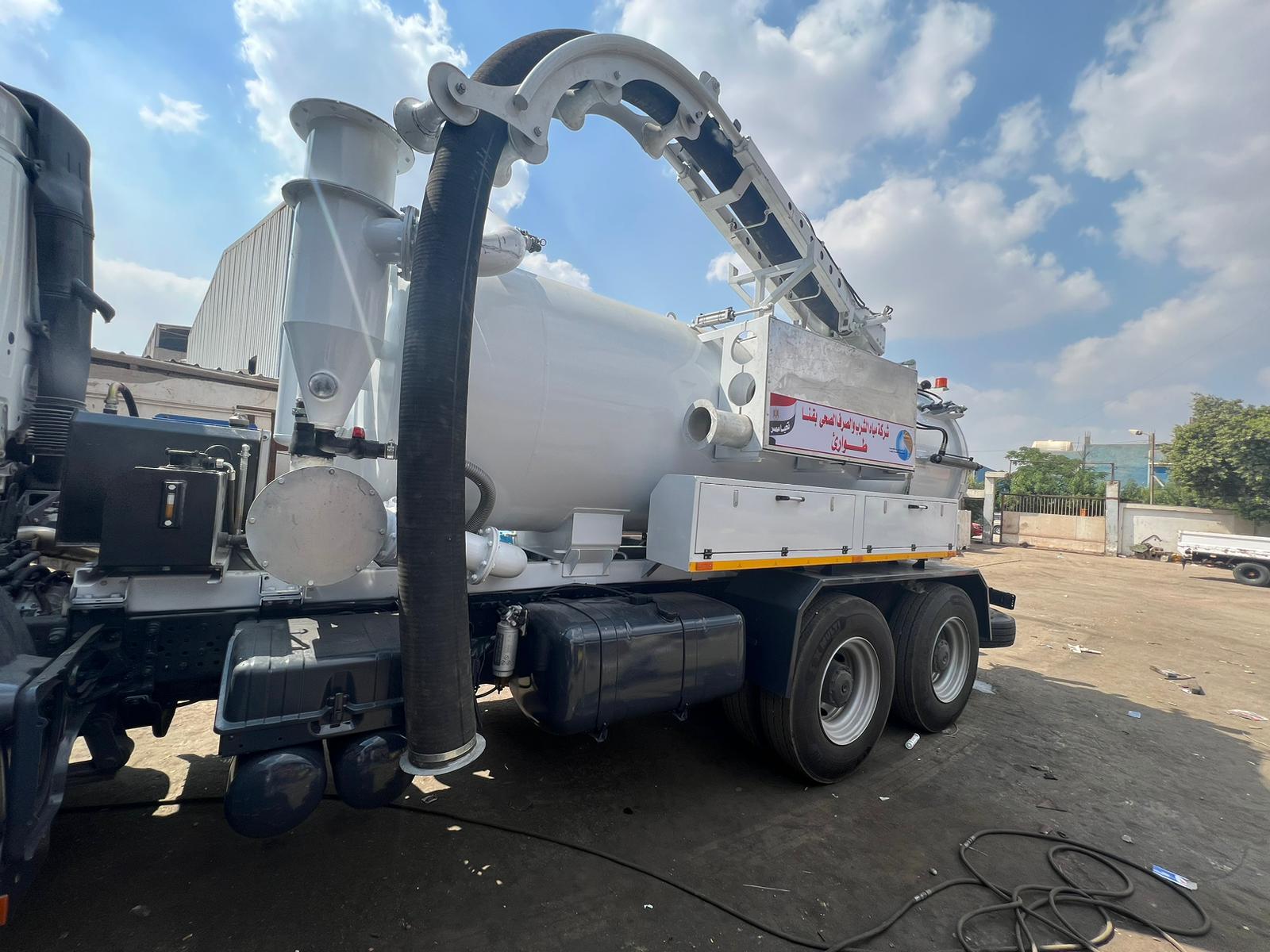

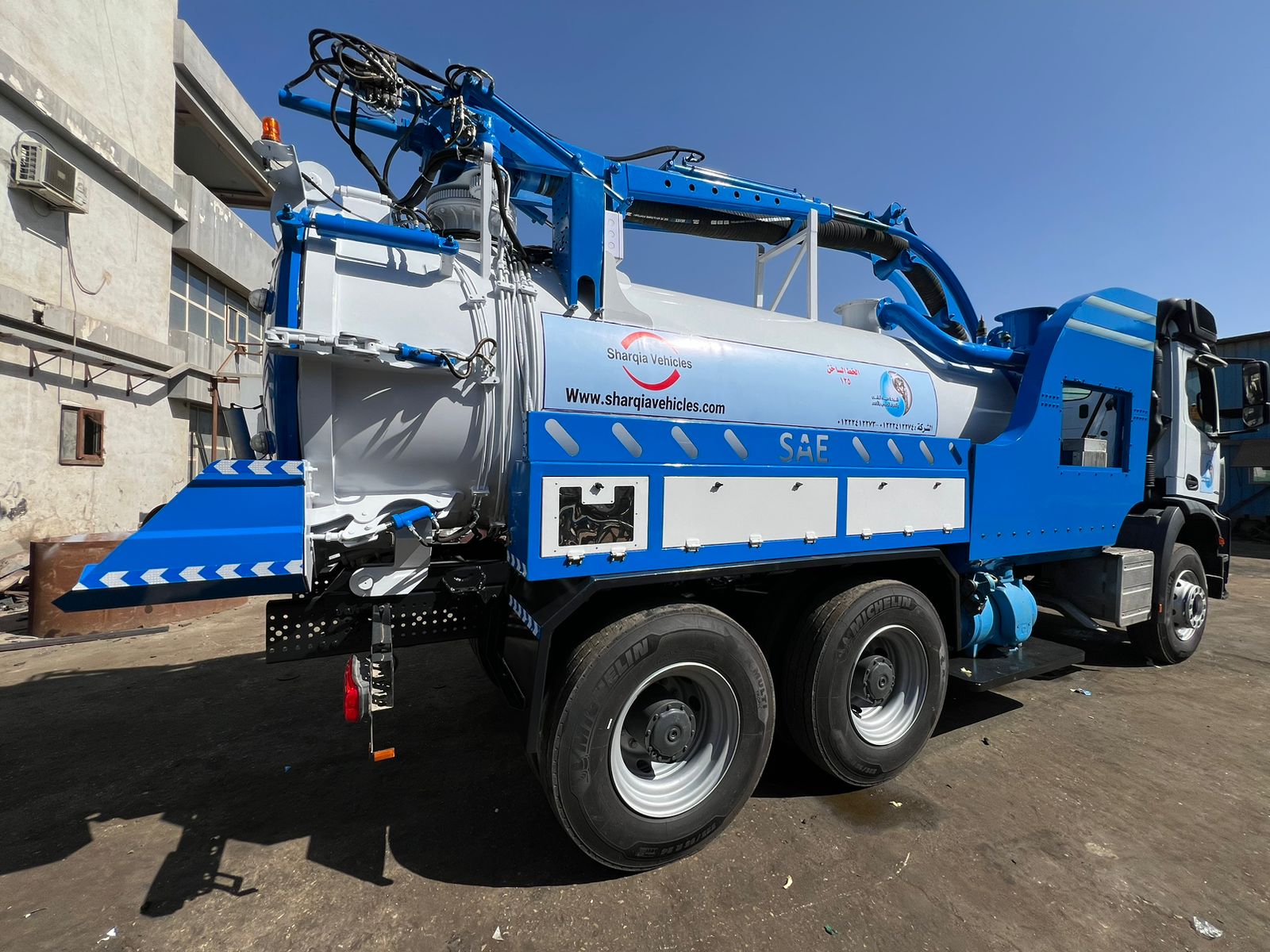

ثانيا/ المواصفات الفنية لتجهيزة المدمج (شفاط + نافوري) :-
    • وصف المعدة :-

التجهيزة مستوردة بالكامل من تركيا المعدة بها نظام  الشفط ونظام مياه ضغط عالى (نافورى ) ويعمل كل نظام على حدة او النظامين معا
المعدة مستوردة بالكامل من تركيا وتعطى المعدة اقصى عوامل الامان وكفاءة عاليه فى التشغيل وجميع الاجزاء مستوردة ومعظم مكونات التجهيزات ايطالى الصنع ويتم تركيب المعدة على السيارة بمصانع الشركة الشرقية لتجهيزات السيارات .

    • الشاسية :

المعدة مثبتة على شاسية السيارة عن طريق عدد كافى من SHEAR PLET الغير قابلة للتنى او الانحناء  لضمان التثبيت الامثل

  • خزان الرواسب :-

اسطوانى الشكل مصنع من الصلب المدهون من   طبقتين من الابوكسى من الداخل والخارج سمك 6مم

• الباب الخلفى :-

البوابة الخلفية للتنك مثبته عن طريق مفصلات وتفتح وتغلق عن طريق 2 سلندر وهى على شكل DESH END ويتم غلق البوابة بعدد 4 سلندر اضافى لتقوية نظام الغلق وتحتوى على جوان قطعه واحدة وكذلك مقدمة الخزان على شكل DESH END

    • التنك :-

سعه 10م3 ( 7م3  رواسب  3م3 ماء نظيف )
التنك مزود بعدد 3 عدسه بيان مثبتة على الباب الخلفى للخزان
التنك مزود بحواجز لمنع تقليب الحمأه داخل الخزان و يتم تقسيم التنك  الى 3  اجزاء وهناك  ممرات بينهم لسهولة الصيانه
الخزان به فتحه رئيسيه اعلي الخزان للصيانه و النظافة شفط الرواسب عن طريق محبس 6" و يتم التحكم في المحبس من كنترول هواء
  فتحات دخول و خروج الماء النظيف  2.5" ويتم رفع الخزان عن طريق سلندر مزدوج الفعل هيدروليكيا
الخزان بة وسائل امان عند الرفع لعدم سقوطة
زاوية ميل الخزان 50o عند الرفع وذلك لسهولة تفريغ الرواسب بأقصى سرعه
يتم دهان التنك بماده الايبوكسي داخلي و خارجي  و 2 طبقة نهائية لتعطي اقصي امان ضد العوامل الجويه

  • نظام الشفط :

الطلمبة  juroppvt400 Air – coold blower type
2600م3 / ساعه عدد الدوران 3300 لفه RPM
اقصي ضغط 2 بار 93% شفط  تحتاج 71 ك وات
تاخذ خركتها عن طريق arertical electro – premetic spiitshaft

 • طلمبة الضغط العالي :-

ايطالي الصنع Paratissali  Ks36
55 kw 183l/min     160bar
تعمل عن طريق وحدة  Split unit
خرطوم النافوري علي بكرة خلف الخزان سعه 100م
250 بار و ضغط الانفجار 600 بار
بكره خرطوم اضافية علي جانب السيارة
خرطوم 0.5 بوصة اضافي 40م 250 بار ضغط  الانفجار 600 بار

  • وحدات التحكم :-

النظام الكهربائي
الكابلات من النوع المقاوم للاشتعال :
بكره الخرطوم النافوري خدمة شاقة تدار هيدروليكيا لدخول و خروج الخرطوم و يمكن دورانها 180O

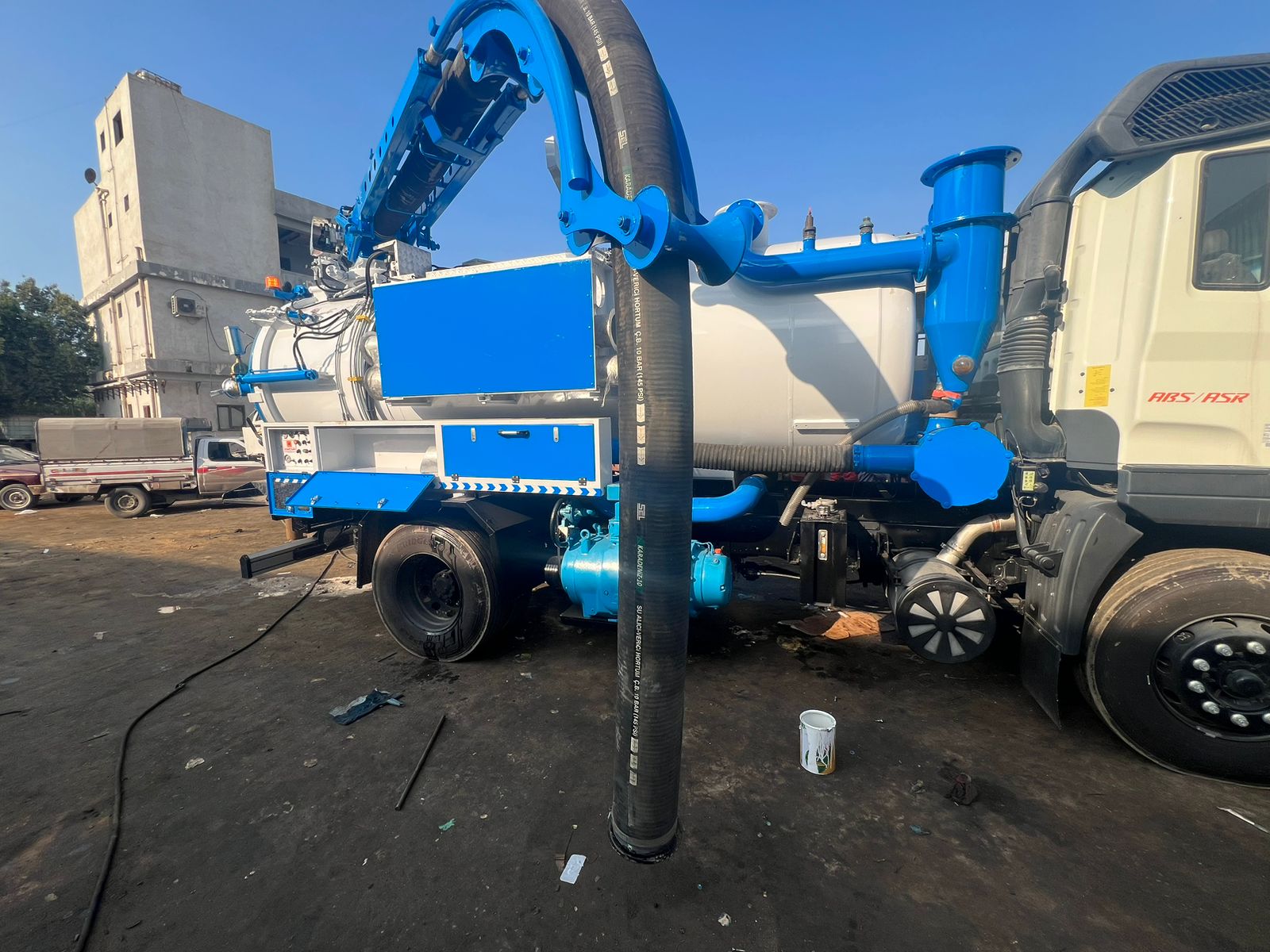

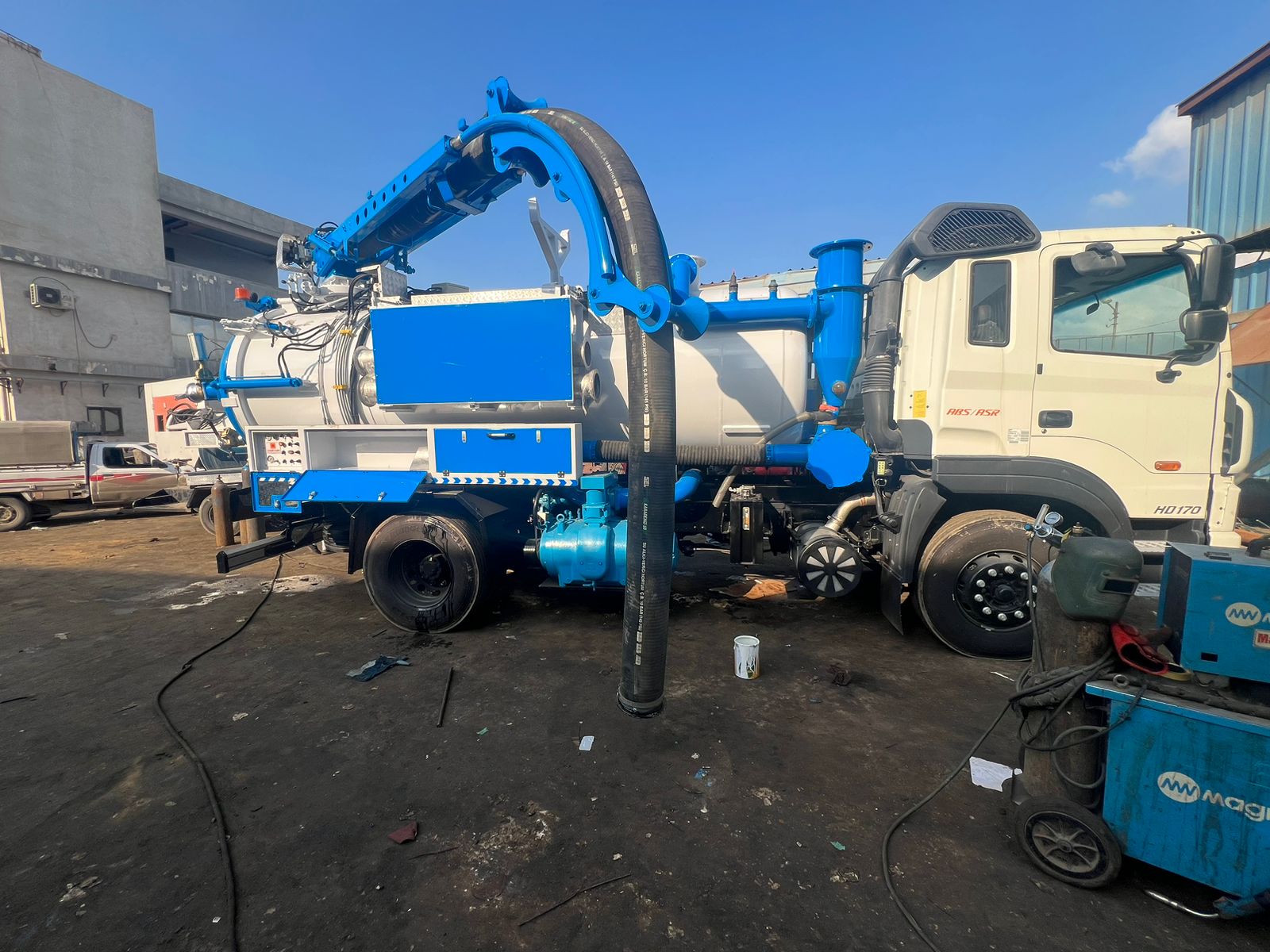

  • Suction elassic system  ( بومة الشفط)

مثبتة اعلي التنك قطر 8" و طول 3م وهى مغلقه و مركب عليها خرطوم 6م و تم دورانها عن طريق موتور هيدروليك و ترتفع و تنخفض عن طريق سلندر هيدروليكي

 •  نظام الامان :-

الخزان مزود ببلف امان ابتدائي بداخله كره مصنعه من الاستانلس استيل وذلك لضمان منع و ايقاف اي نوع من السوائل او الرواسب عند امتلاء التنك
الطلمبة مزودة بنظام حماية اضافي في حاله دخول اي شوائب بقطر 8مم ثم طردها تلقائي  خارج الطلمبة
 نظام حماية ثلاثى ثم تركيب بلف امان اضافي بين الطلمبة و البلف الامان و به محبس تفريغ

  • نظام التحكم :

لوح التحكم علي جانبي التنك و تحتوي علي الاتى :-
    1- عداد RPM للمحرك
    2- مفتاح التحكم في سرعه المحرك
    3- عداد لضغط زيت الهيدروليك
    4- مفتاح تشغيل طلمبة الشفط
    5- عداد لكميه مياه الشفط
    6- مفتاح تشغيل طلمبة مياه النافوري
    7- عداد ضغط مياه النافوري
    8- مفتاح فصل  للحركة
    9- مفتاح امان
    10- خراطيم الشفط
    11- عداد التشغيل بالساعات

   • الملحقات :

خراطيم الشفط علي جانبي السيارة
عدد 1 فوانيه 1" ازالة السدود
عدد 1 فونيه 1" غسيل
2 لمبة تحذير علي مقدمة و مؤخرة التنك
هوزيل الخرطوم الاحتياطي
خراطيم سحب 6"
