- تعد الشركه الشرقيه لتجهيزات السيارات من الشركات القليله المتخصصة في مجال تجهيزات السيارات بكافة أنواعها من ( أوناش مرور ـ أوناش خلف الكابينة ـ أوناش باسكت ـ سيارات إطفاء ـ سيارات كسح مجاري ـ سيارات نافوري ـ سيارات كباش …… إلى آخره ) .
- كما تعد من الشركات القليلة الحاصلة علي موافقة الهئية العامة للتصنيع وكذا مسجلة بوزارة الصناعة ويتم تصينع كافة التجهيزات لدينا بتصميمات معتمدة من مركز الدراسات والاستشارات الهندسيه بكلية الهندسة بشبرا جامعة الزقازيق وبمكونات هيدروليكيه اوربيه كما ان الشركه مسجله بالاداره العامه للمرور .

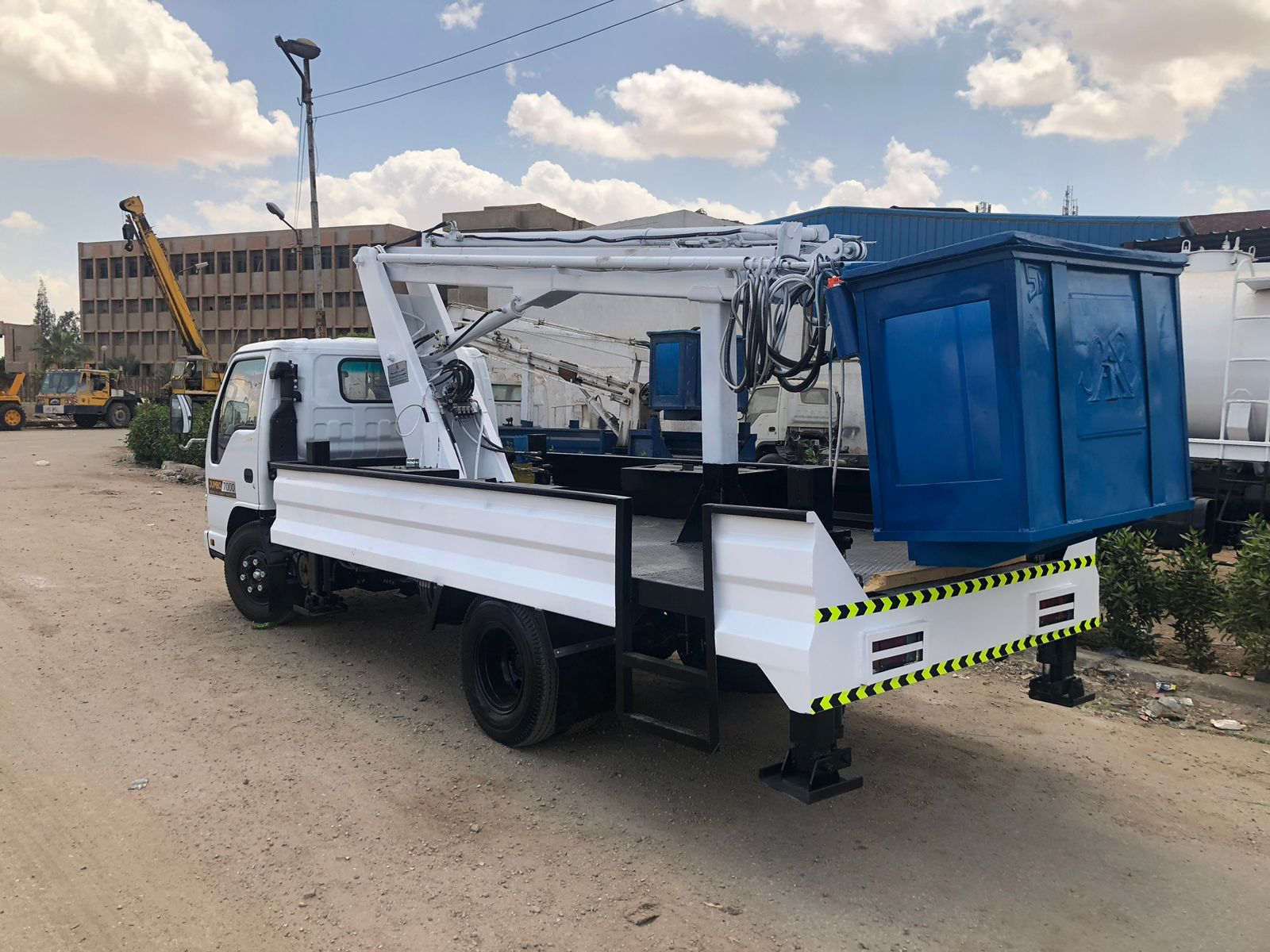

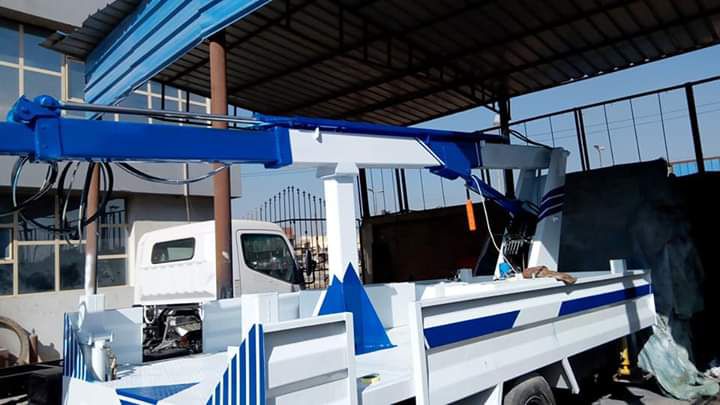

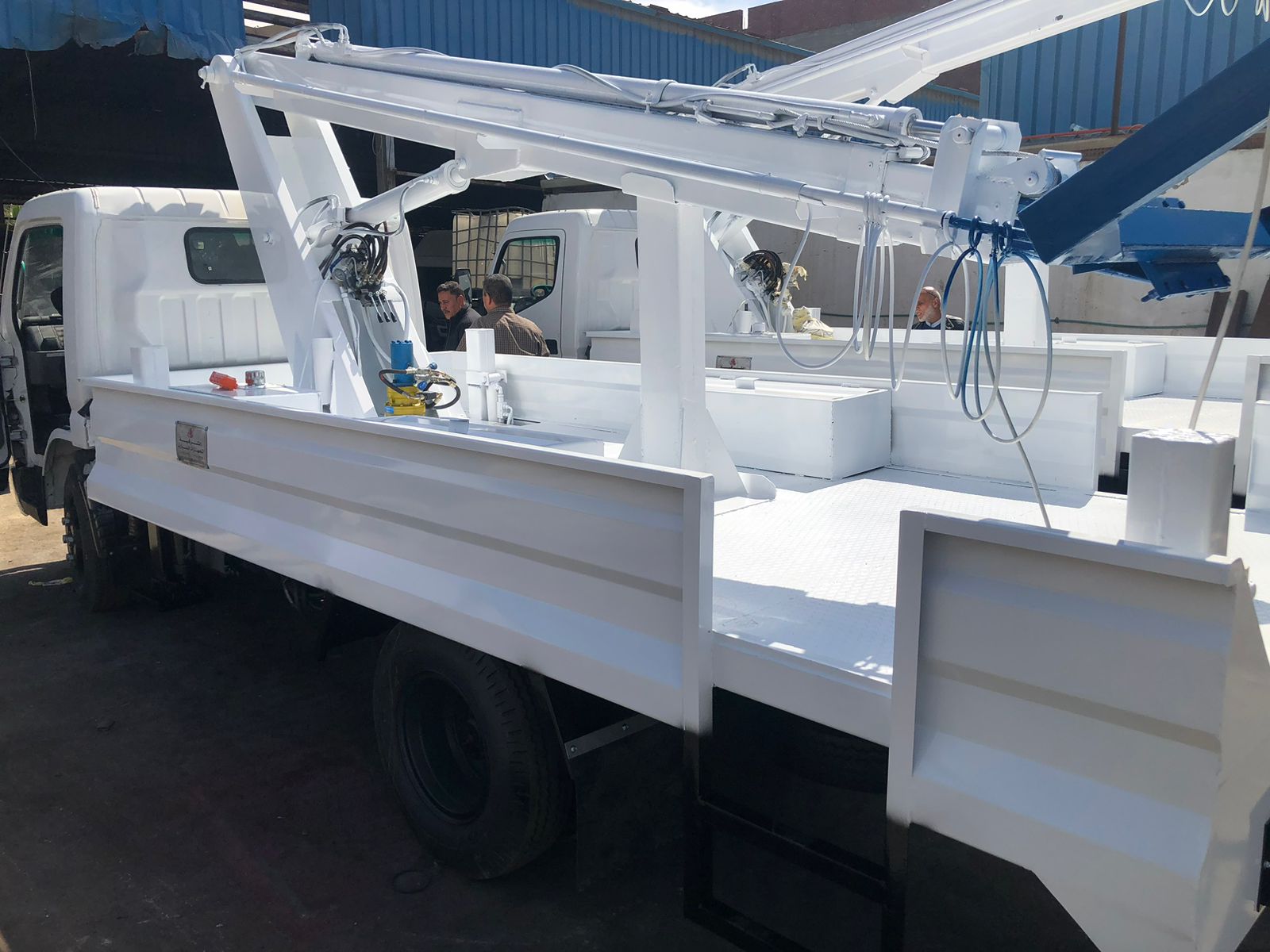

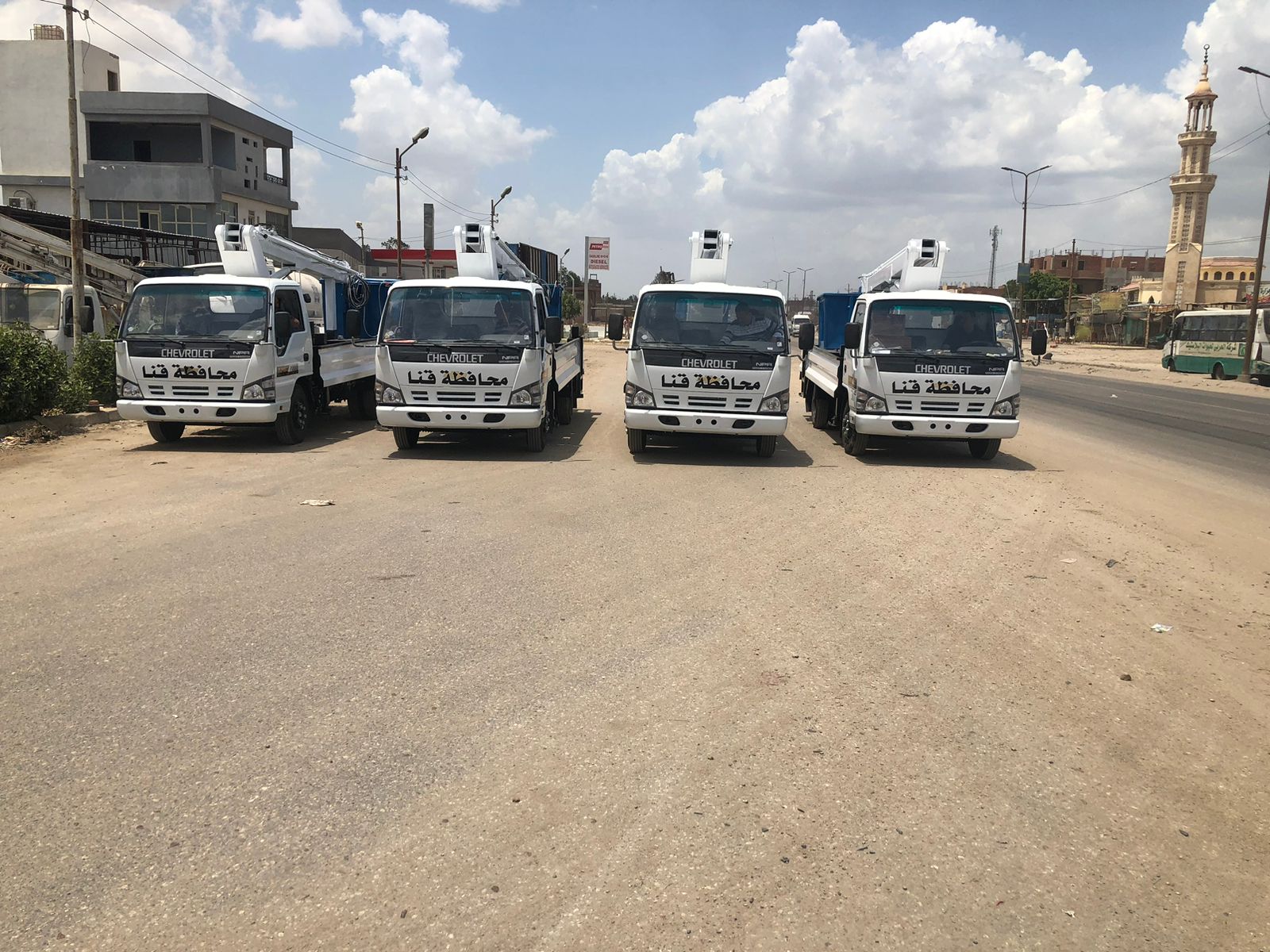

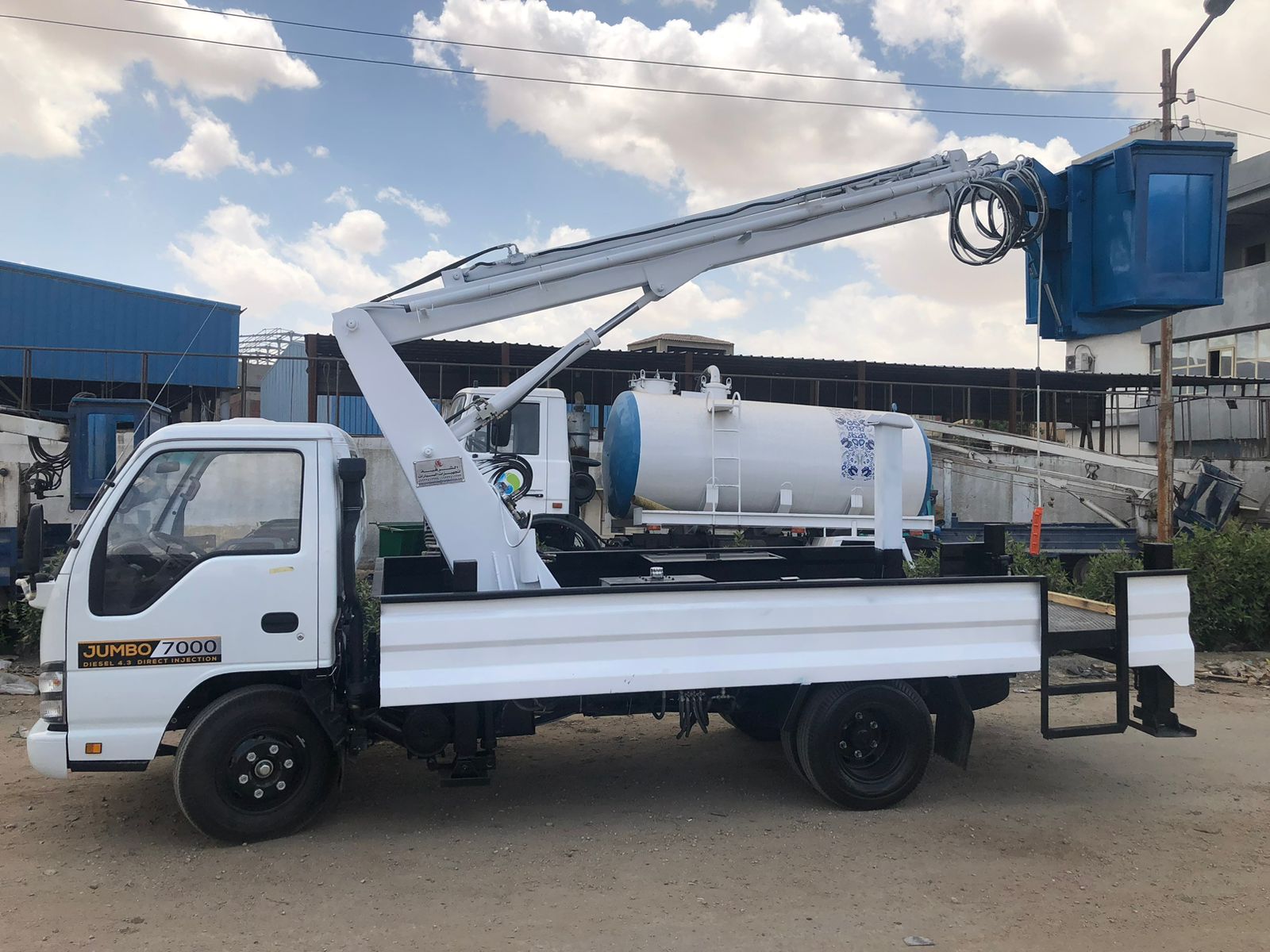

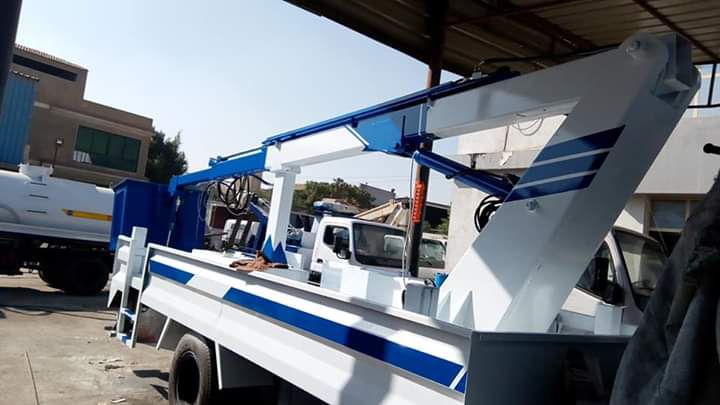

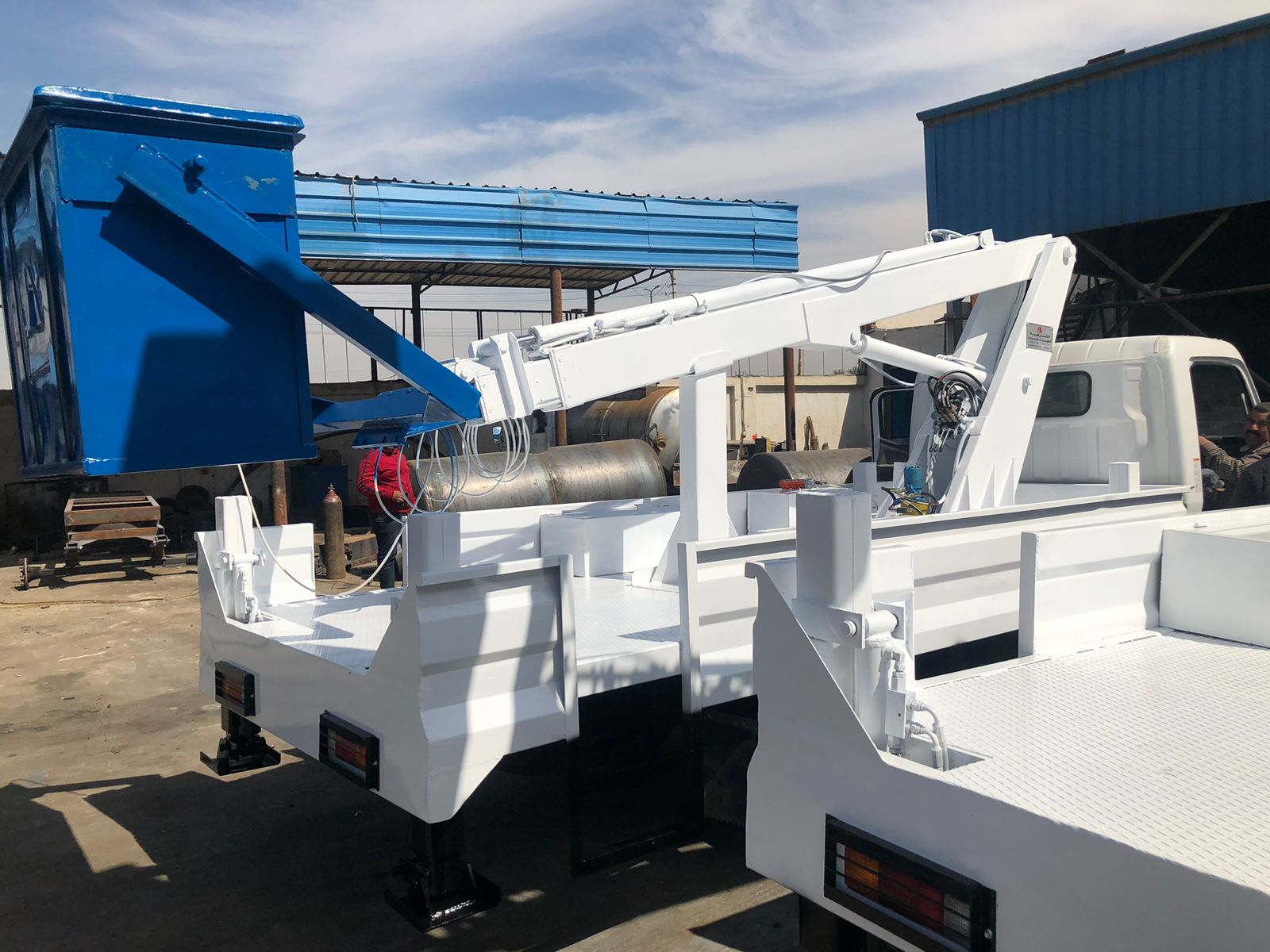

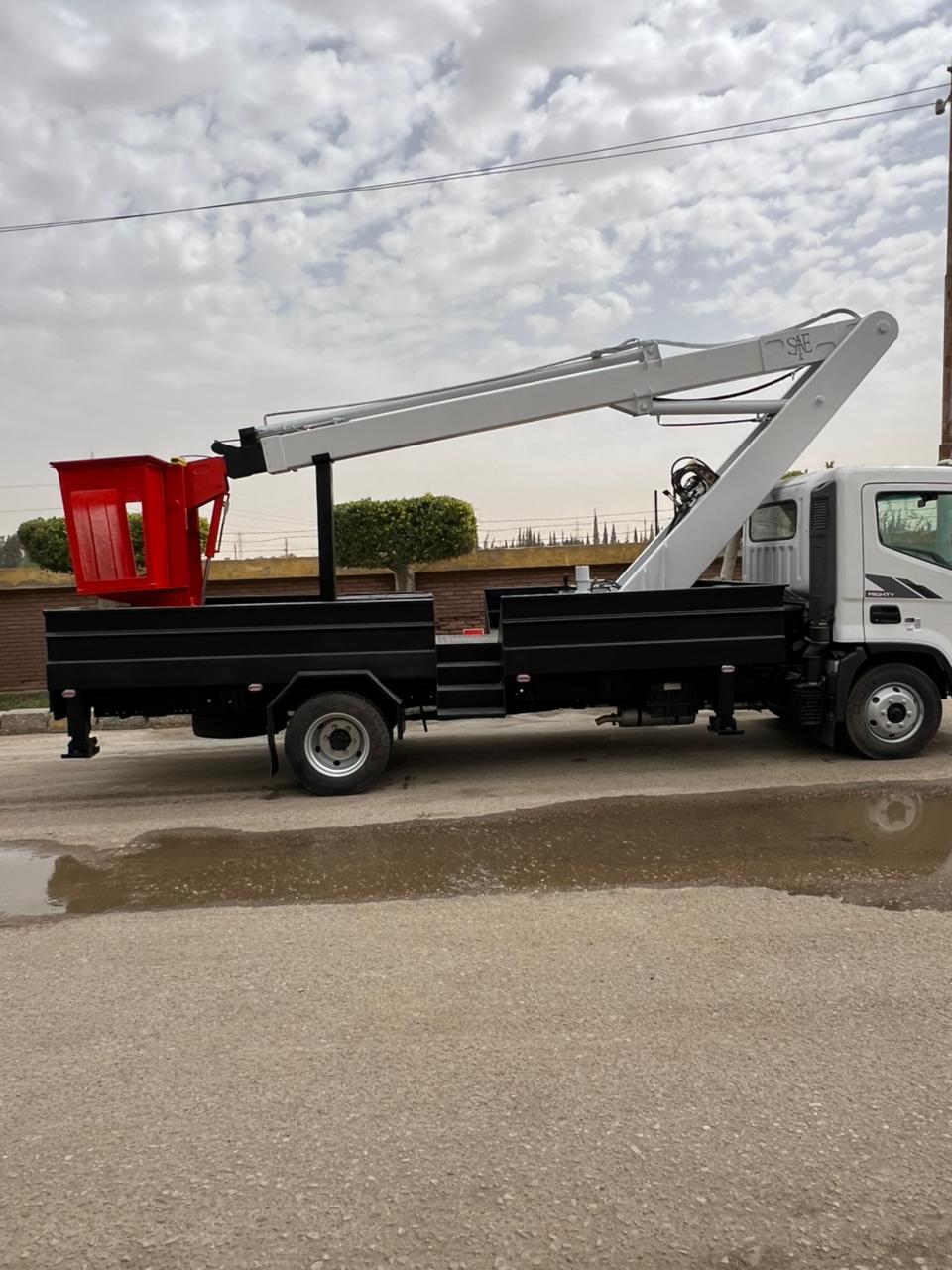

المواصفات الفنية لسلم هيدروليكي مفصلي طراز SH9- 16M-A
- سلم مفصلي مصنع من الصلب ذات مقطع مستطيل يتحمل الإجهادات العالية .
- يتم رفع وإمتداد السلم هيدروليكياً بواسطة سلندرات ( بساتم ) هيدروليكية مزدوجة الفعل .
- السلم مجهز بسلة مصنعة من الفيبر جلاس ومعزولة كهربائياً ( قوة عزل حتى 12 ك.ف ) وتسع عدد ( 2 ) فرد حمولة 250 كجم بأبعاد 1.1 م x 0.60 م x 1 م إرتفاع .
- السلة مجهزة بحيث تظل في الوضع الأفقي أثناء رفع السلم عن طريق جهاز إتزان تلقائي .
- السلم مجهز بعدد من الركائز ( 4 ركائز ) يتم تشغيلها عن طريق أذرع تحـكم منـفـصلة بحيث يمكن تشغيلها جميعاً أو منفردة وبعد تمام فرد الركائز يتم إغلاقها وتأمينها وفصلها عن دائـــرة البرج تماماً بحيث لا يمكن تشغيلها أثناء رفع البرج .
- السلم مركب على شــــاسيه صناعي من الصلب خدمة شاقة ويتم تثبيت الشاسيه الصناعي على السيارة طبقاً لأصول الصناعة .
- السلم مصمم للعمل حتى إرتفاع 13 متر عن سطح الأرض بزاوية دوران 360 درجة في الإتــجـاهــين عـن طــريق صنيه ومحـرك هــيدروليـكي وليس جريدة مسننه تعمل هيدروليكياً كسلندرهيدروليكي.
- أقصي إمتداد أفقي ( أقصي بعد للتشغيل ) خمسة أمتار السلم والسلة مصنعان من أجود الخامات .
الدائرة الهيدروليكية
- تأخذ حركتها عن طريق الطلمبة الهيدروليكية التي تعمل عن طريق وحدة P.T.O ويتم التحكم في التشغيل من داخل كابينة السائق لوحدة P.T.O
- يتم التحكم في رفع وخفض السلم والدوران عن طريق وحدتي تحكم ، الأولى : وحدة تحكم مثبته على طبليه السياره ومصممة للعمل هيدروليكياً ، الثانية : وحدة تحكم مثبتة بالسلة .
- وتتكون الدائرة الهيدروليكية من :
- خزان الزيت الهيدروليكي مجهز بمصفاة تنقية من الشوائب وكذا مقياس منسوب الزيت .
- فلتر هيدروليكي / عداد قياس ضغط الزيت في الدائرة .
- وحدة تحكم Control Valve : لتشغيل جميع العمليات الهيدروليكية للسلم ومجهزة بصـــمام تصريف زيت ( Relief Valve ) يعمل على تصريف الزيت إلي الخزان عند زيادة الضغط عن الحد المسموح به
- طلمبة هيدروليكية ترسيه تأخذ حركتها من وحدة P.T.O ســلندرات هـيدروليـكـية مـزدوجـة الفـعـل لتـشغـيل عملية رفع السلة
- سلندرات هيدروليكية مزدوجة الفعل لتشغيل ركائز الإتزان .
- طلمبة هيدروليكية يدوية للعمل في حالة عطل الطلمبه الرئيسيه اومحرك السياره .
وسائل الأمان بالسلة الهيدروليكية
وسائل الأمان الخاصة بالسلة الهيدروليكية للمحافظة على الأفراد أثناء العمل وهي :- السلة مجهزة بحيث تمنع سقوط العمال أثناء العمل ، حيث أنها مصممة بحيث تظل في وضع أفقي في جميع أوضاع التشغيل عن طريق جهاز إتزان تلقائي.
- السلندرات الهيدروليكية مجهزة بصمام أمان Counter Balance Valve لضمان عدم سقوط البرج في حالة حدوث أي عطل أو تسريب بالدائرة الهيدروليكية .
- السلم مجهز بطلمبة هيدروليكية يدوية تستخدم لإنزال السلم وإرجاع الركائز وذلك في حالة حدوث عطل في الدائرة الهيدروليكية أو بمحرك السيارة .
- جميع وحدات التحكم الهيدروليكية مزودة بصمام امان ضد زيادة الضغط ( relive valve ) يعمل على تهريب الزيادة فى الضغط عند التشغيل الخاطئ او نهاية مشوار الكوريك الى خزان الزيت الهيدروليكى وذلك للحفاظ على جميع اجزاء الدائرة الهيدروليكية ( خراطيم – بلوف – كواريك ..... الخ ) من التلف او الانفجار
التجهيزات

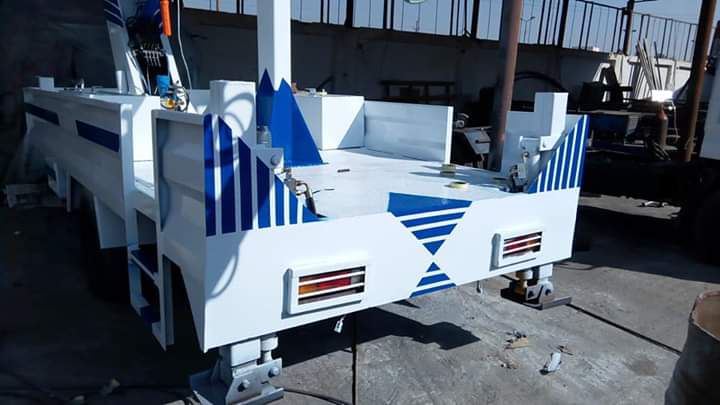

- تجهيز أرضية السيارة بمساحه سطح كبير ومصنعه من الصاج البقلاوة او الصنيبر لمنع الإنزلاق .
- عدد ( 1 ) سلم جانبي للصعود و الهبوط .
- عدد ( 2 ) صندوق لحفظ العدة .
المواصفات الفنية لسلم هيدروليكي تليسكوبي طراز SH9-16M-T
- سلم تليسكوبي متعدد المراحل ( عباره عن ثلاثه بوم متداخله ) مصنع من الصلب ذات مقطع مستطيل يتحمل الإجهادات العالية .
- يتم رفع وإمتداد السلم هيدروليكياً بواسطة سلندرات ( بساتم ) هيدروليكية مزدوجة الفعل .
- السلم مجهز بسلة مصنعة من الفيبر جلاس ومعزولة كهربائياً حتى قوة عزل 12 ك.ف وتسع عدد ( 2 ) فرد حمولة 250 كجم بأبعاد 1.1 م x 0.60 م x 1 م إرتفاع .
- السلة مجهزة بحيث تظل في الوضع الأفقي أثناء رفع السلم عن طريق وزنها ويتم تثبيتها بعد الوصول للارتفاع المطلوب عن طريق ميكانيزم ميكانيكي عباره عن فلانشه مثقبه ولوك .
- السلم مجهز بعدد من الركائز ( 4 ركائز ) يتم تشغيلها عن طريق أذرع تحـكم منـفـصلة بحيث يمكن تشغيلها جميعاً أو منفردة وبعد تمام فرد الركائز يتم إغلاقها وتأمينها وفصلها عن دائـــرة البرج تماماً بحيث لا يمكن تشغيلها أثناء رفع البرج .
- السلم مركب على شــــاسيه صناعي من الصلب خدمة شاقة ويتم تثبيت الشاسيه الصناعي على السيارة طبقاً لأصول الصناعة .
- السلم مصمم للعمل حتى إرتفاع 13 متر عن سطح الأرض بزاوية دوران 360 درجة في الإتــجـاهــين عـن طــريق صنيه ومحـرك هــيدروليـكي وليست جريده مسننه تعمل كسلندر هيدروليكى
- أقصي إمتداد أفقي ( أقصي بعد للتشغيل ) سته امتار .
- السلم والسلة مصنعان من أجود الخامات .
الدائرة الهيدروليكية
- تأخذ حركتها عن طريق الطلمبة الهيدروليكية التي تعمل عن طريق وحدة P.T.O ويتم التحكم في التشغيل من داخل كابينة السائق لوحدة P.T.O
- يتم التحكم في رفع وخفض السلم والدوران عن طريق وحدتي تحكم ، الأولى : وحدة تحكم مثبته على طبليه السياره و الثانية : وحدة تحكم مثبتة بالسلة
وتتكون الدائرة الهيدروليكية من
1-خزان الزيت الهيدروليكي مجهز بمصفاة تنقية من الشوائب وكذا مقياس منسوب الزيت .2-فلتر هيدروليكي / عداد قياس ضغط الزيت في الدائرة .
3- وحدة تحكم Control Valve : لتشغيل جميع العمليات الهيدروليكية للسلم ومجهزة بصـــمام
4-تصريف زيت ( Relief Valve ) يعمل على تصريف الزيت إلي الخزان عند زيادة الضغط عن الحد المسموح به
5-طلمبة هيدروليكية ترسيه تأخذ حركتها من وحدة P.T.O .
6-ســلندرات هـيدروليـكـية مـزدوجـة الفـعـل لتـشغـيل عملية رفع وامتداد السلة
7-سلندرات هيدروليكية مزدوجة الفعل لتشغيل ركائز الإتزان .
8-طلمبة هيدروليكية يدوية للعمل في حالة عطل الطلمبه الرئيسيه اومحرك السياره .
وسائل الأمان بالسلة الهيدروليكية
وسائل الأمان الخاصة بالسلة الهيدروليكية للمحافظة على الأفراد أثناء العمل وهي :- السلة مجهزة بحيث تظل في الوضع الأفقي أثناء رفع السلم عن طريق وزنها ويتم تثبيتها بعد الوصول للارتفاع المطلوب عن طريق ميكانيزم ميكانيكي عباره عن فلانشه مثقبه ولوك .
- السلندرات الهيدروليكية مجهزة بصمام أمان Counter Balance Valve لضمان عدم سقوط البرج في حالة حدوث أي عطل أو تسريب بالدائرة الهيدروليكية .
- السلم مجهز بطلمبة هيدروليكية يدوية تستخدم لإنزال السلم وإرجاع الركائز وذلك في حالة حدوث عطل في الدائرة الهيدروليكية أو بمحرك السيارة .
التجهيزات
- تجهيز أرضية السيارة بمساحه سطح كبير ومصنعه من الصاج البقلاوة او الصنيبر لمنع الإنزلاق .
- عدد ( 1 ) سلم جانبي للصعود و الهبوط .
- عدد ( 2 ) صندوق لحفظ العدة .
