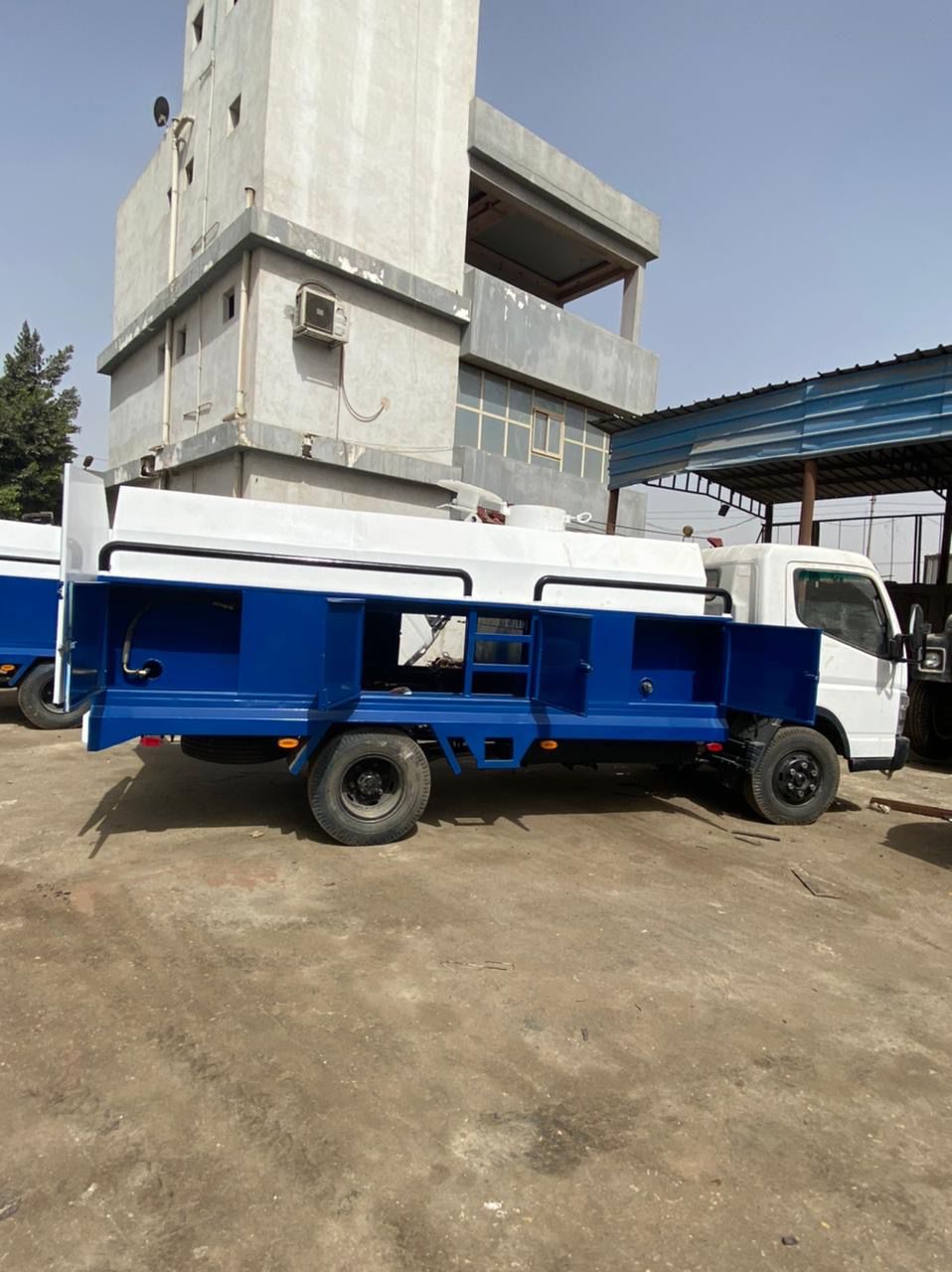

النافوري

المواصفات الفنية لتجهيزة نافورى

أ - طلمبة النافورى [ المياه ] :-

 طـلـمبة بسـتمية ذات ثـلاث بـسـاتم وذات تـصـريـف فى حدود    26جالون / د [ 100 لتر / د ] وتعطي ضغط فى حدود 180    بار وتأخذ حركتها من محرك مستقل خلاف محرك السيارة او من محرك السيارة طبقا لارغبة سيادتكم  .

 ب- المحرك المستقل [ الإضافي ] :-

 محرك ديزل – تبريد مياه أوهواء – قدرة فى حدود 40 حصان  لتشغيل طلمبة النافورى وطلمبة الهيدروليك .

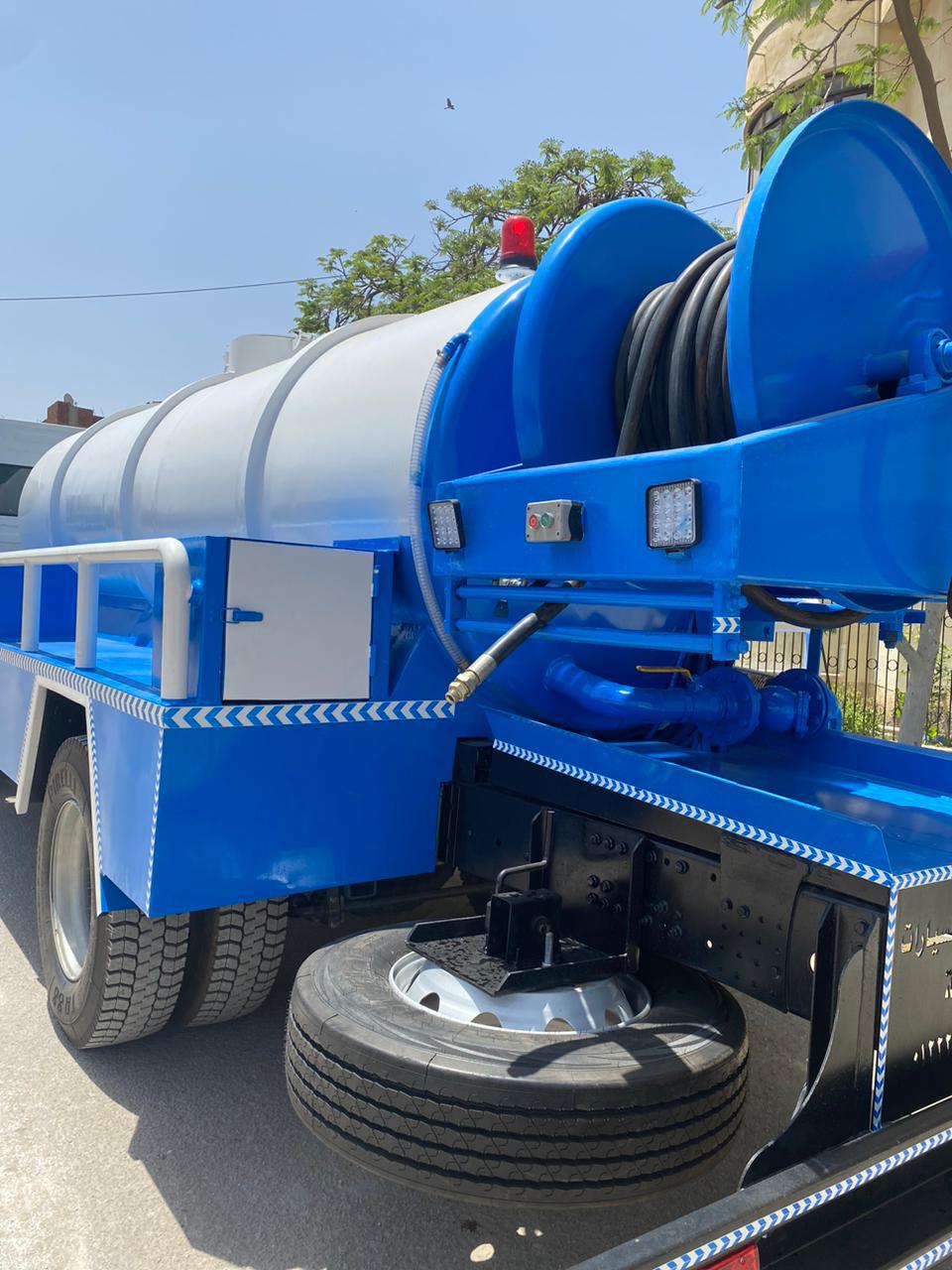

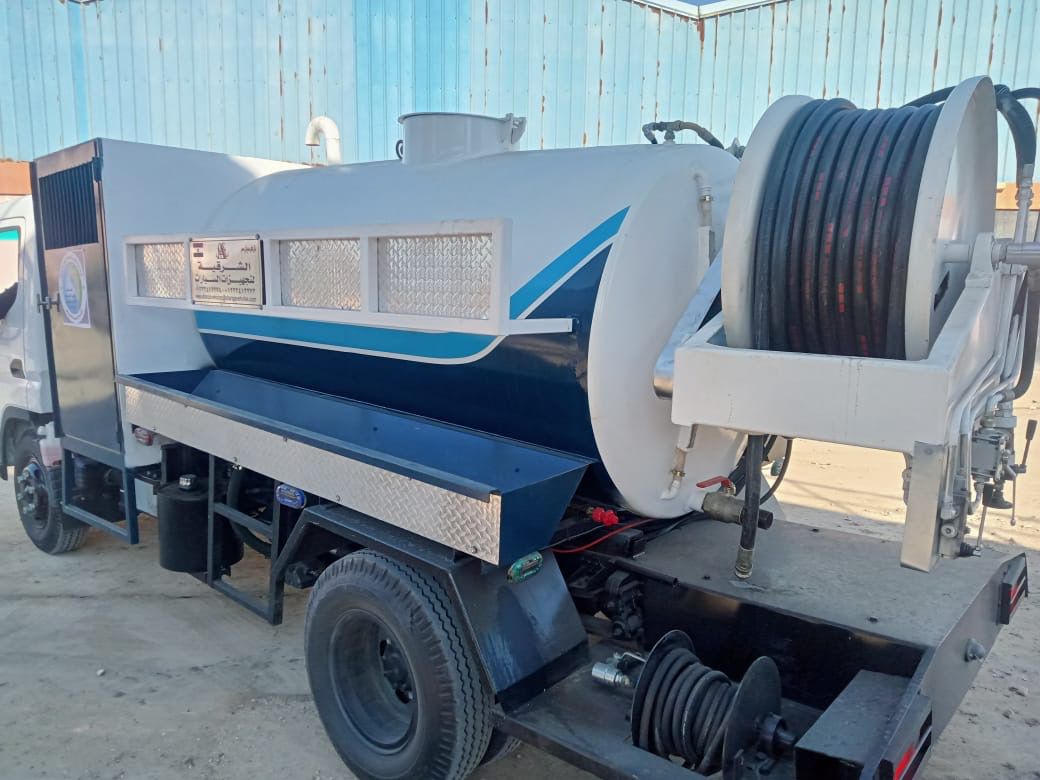

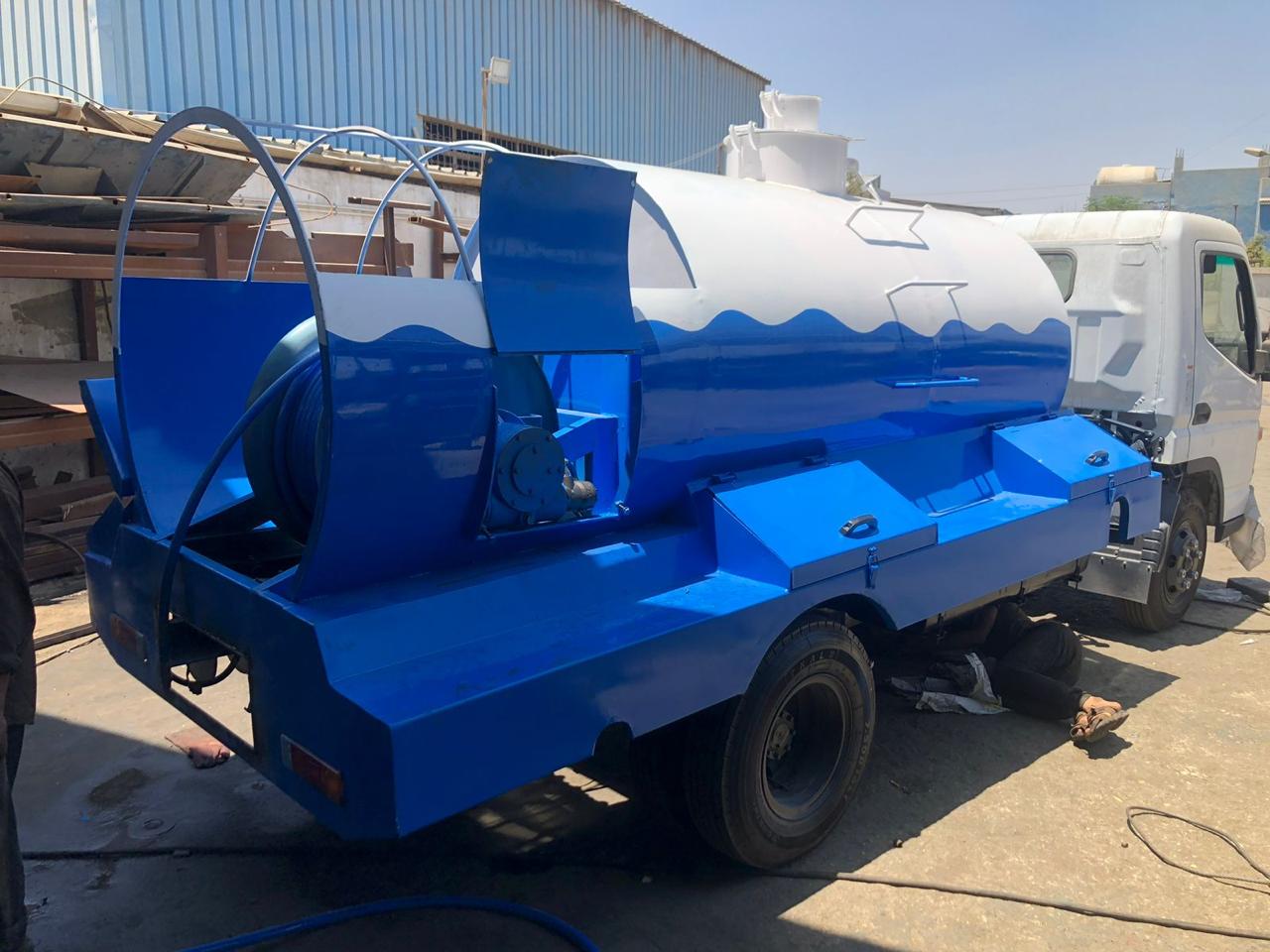

  جـ – بكرة الخرطوم :-

  ـ تـصـنع مـن الـصــاج بـســـمك { 6 مم} ومـجـمع باللحـام الكهربائي عالي المقاومة .
ـ تـزود البـكـرة بمـحـرك هـيدروليـكي يـدور في الإتـجاهـين وذلك لـفرد الـخرطوم وإعادة
  لفه بسرعة وسهولة .
ـ الـبـكرة تـســع لـ 120 مـتر خـرطـوم قـطر 1  بـوصـة .

د – خرطوم الضغط العالي :-

طـوله فى حدود 100 متر بقـــطر1بـوصة وهو مـصـــنـع  مـن الألــياف الـصــناعـية الـمـقــاومـة للحــرارة والأحـماض والـكـيماويات ومـياه  الصـرف الـصـحي ويـتحمل ضـغـط تـشـغـيل فى حدود 2500 رطـل / الـبوصـة المربـعة وضغـط إنـفـجار فى حدود 7000 رطـل / الـبـوصـة المـربـعـة و تزود بوصلة دخول المياه للخرطوم بمحبس يدوي لضبط ضغط التشغيل .

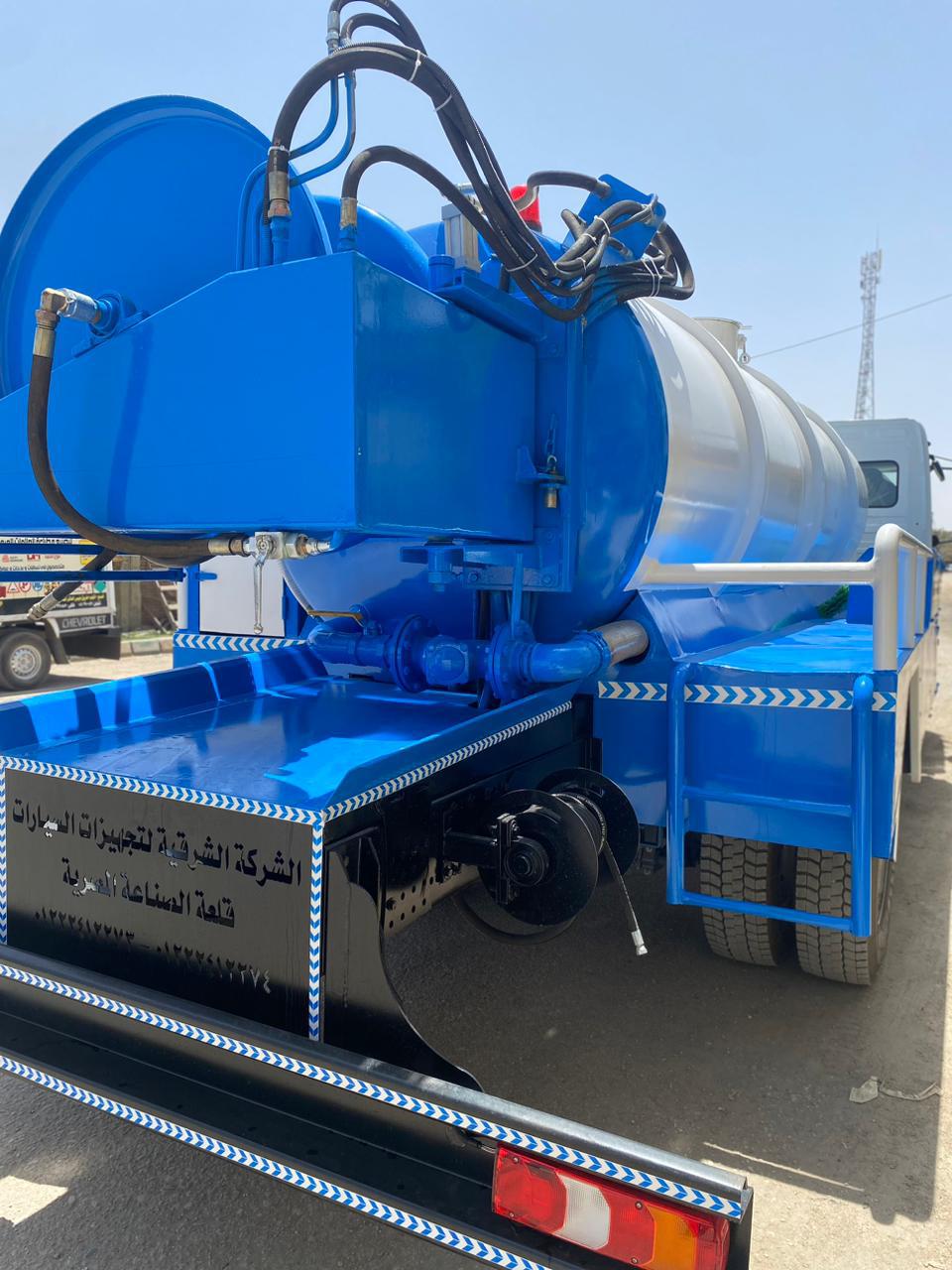

 هـ – الدائرة الهيدروليكية :-

   ـ مـصــدر الـحــركة لــها الـمـحـــرك الـديـزل الـمـسـتـقـل اومن الاسبليت يونت المركب على السيارة فى حالة الاستغناء عن المحرك الاضافى بـحـيـث تـركـب عـلـيه مـضـخـة هـيدرولــيكـية ذات تـصـريف  وضـغـط كــافـي لكل القدرات المطلوبة .
ـ محـرك هـيـدرولـيـكي عـاكـس للـدوران مـركـب عـلى بـكـرة الـخـرطـوم لـفـرد الـخـرطـوم   ولـفه
ـ  خـزان زيـت هــيـدرولـيـكـي مـــزود بـفـــتــحة تـعــبـئـة مـع مـصـفـاة شـوائـب ومـبـين لـبـيـان
   قـيـاس مـسـتـوي الـزيـت بـداخـلـه وكـذا يـزود بـفـلــتر هـيـدرولـيـكـي خـدمـة شـاقـة
تــزود التجهيزة بـلـوحـة تـحـكـم بـــهـا أزرع الـتـحــكـم فـي الـتـشــغــيل وكـــذا    جــمـيـع الـمـبـينات والعـدادات اللازمة لـعـمـلـية الـتـشـغـيـل .

و ـ ملحقات تورد مع النافورى :-

 ـ مــسـدس غــســـيـل بـخـرطـوم ½   بــوصـة بـطـول  فى حدود 10 م.
  ـ عــدد  3  فــونـيـة تـسـلـيـك مـخـتـلـفـة .

 – الخزان :-

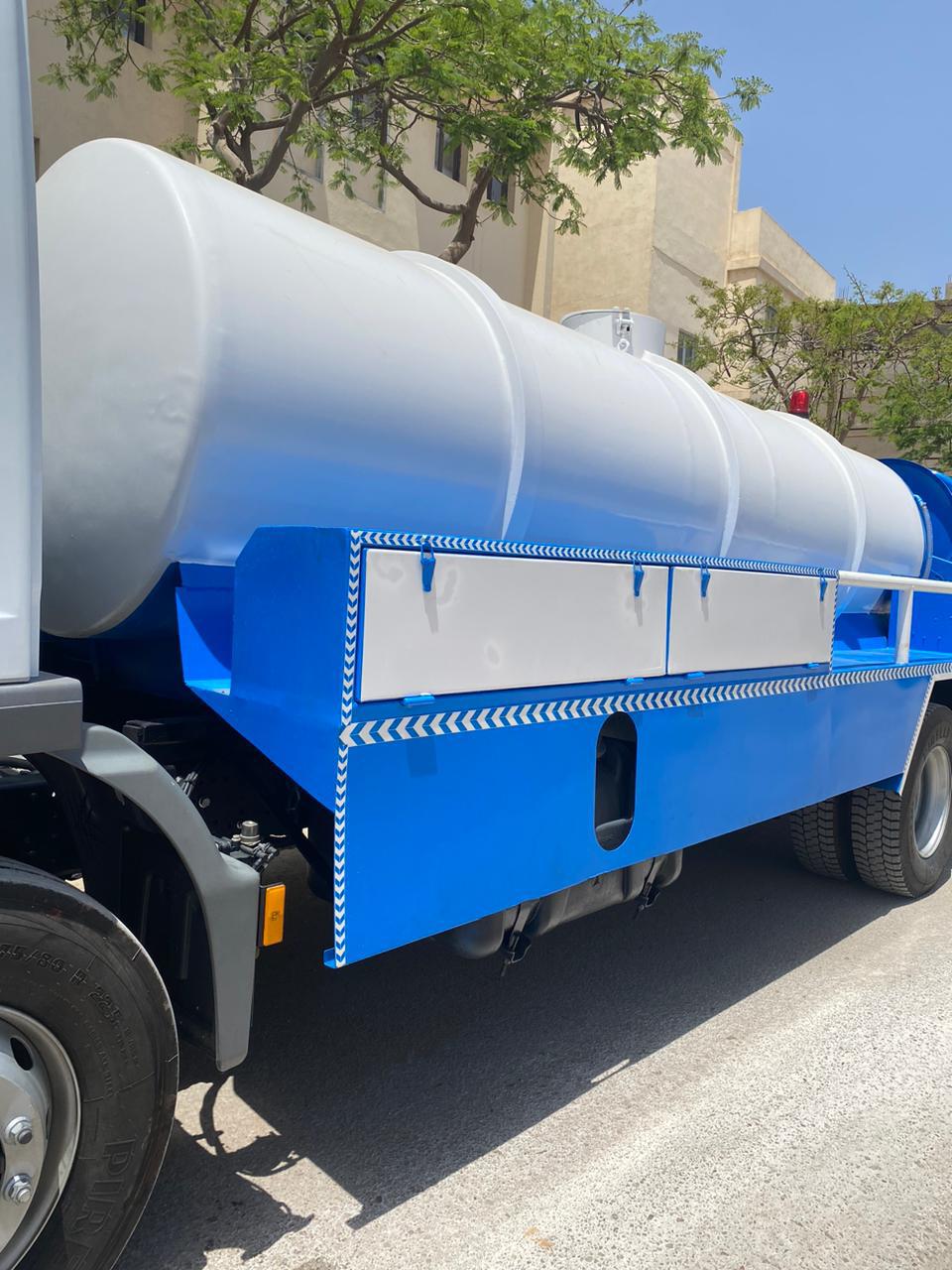

  خــزان مياة  ســعـة 3 م3 ويـكــون مــصـــنـع مـن صـاج سـمـك 4 مم ومزود بـعــوارض داخـلـيـة لـمـنـع إرتـجــاج الـســائـل أثـنـاء الـســير ومزود بـفـتـحـة تـفـتـيـش أعـلـى الـخـزان بـقـطـر 50 سم مـع جـوان مـــــــــــانـع للـتـسـرب كـما يـزود بـمـبـيـن لـبـيـان مـسـتـوي الـمــياه بـداخـلة كــما يـزود بـفـتـحـة سـفـلـيـة مـركـبة عـلى قاع الـخـزان مــباشـرة بـقـطـر فى حدود2" مـركـب عـلـيـهـا مـحـبـس ســريع الـفـتح والـغـلق ويزود الـخـزان بـوســيـلـة إنـذار مـسـمـوعـة تـعـطي إنـذار عـنـد إنـخـفـاض مـسـتوي المياه بـالــخـزان للمحافظة على الطلمبة من العمل على الجاف تزود خط سـحـب الـطـلـمـبة بـمـــصـفـاة يـمـكــن تـنـظـيـفـهـا وتـغـيـيرهـا لـحـمـايـة الطلمبة .
